隨著社會安防需求的日益增大，各工程項目對于監控設備的需求也是越來越大，而液晶拼接墻功耗小無輻射無閃爍較之前CRT的監控更環保健康，穩定性更好。因此被廣大的工程商們應用。

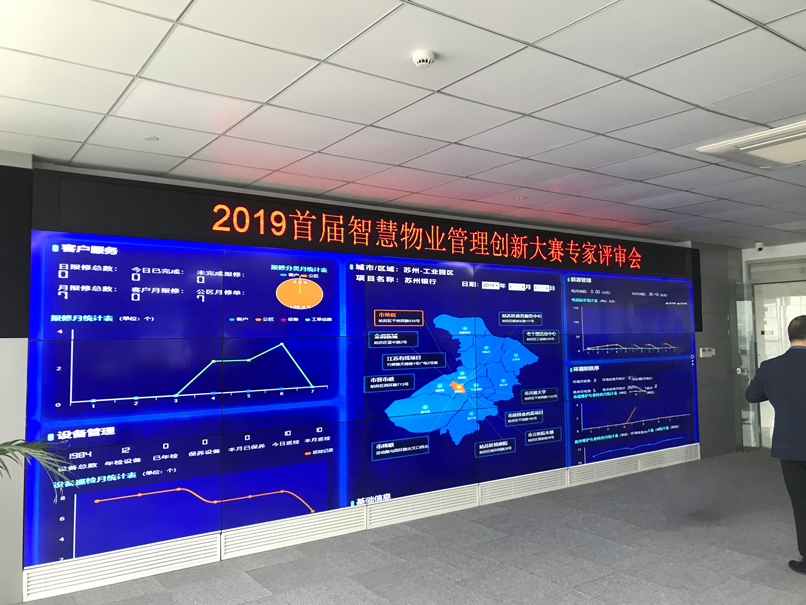

液晶拼接墻

     針對液晶拼接墻項目安裝及實施過程中，應該注意的一些細節，下面由有著10多年液晶拼接實施經驗的中宇視通工程師為您介紹：

     液晶拼接墻的基本構成：

     機柜液晶拼接單元圖像控制處理器控制軟件各種線材。

     用戶自配：視頻/VGA 矩陣（分配器）控制電腦（配置任意，主板帶RS-232通訊接口）

     液晶拼接墻的系統環境設計和要求

     為保證項目實施的順利進行，保護系統設備的正常工作,設備的安裝現場須滿足以下環境條件：

    1、安裝要求

    1）安裝地面要求平整結實，承重力強，不變形。

    2）基座一般直接與抗靜電地板接觸，以保證地面長期承重受力不變形。

    2、操作控制臺（室）裝修及設備位置要求

    1）操作控制電腦的位置應在拼接屏幕的正對面，要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室，則操作控制室與大屏顯示室之應有透明玻璃，方便操作員的觀看。

    2）控制電腦應盡可能位于拼接屏的正對面方向，并與拼接屏有合適的距離，以便于調試色彩調整等操作。

    3）圖像控制器的擺放應位于屏幕墻旁邊或后面的通道（機柜內），應盡量靠近投影箱體的接口，減少VGA走線距離。

    3、光線要求

    1）燈光照明建議采用內藏筒燈，燈光不宜直接對準屏幕方向，距離屏幕保持3米以外，以免影響投射效果。

    2）如果控制室的窗戶較大，應避免日照光線直射，用窗簾遮光，窗簾應采用深色。

    4、走線及線槽要求

    1）弱電線纜（VGA線視頻網絡串口鼠標鍵盤延長線等）應與強電線纜隔開走線，避免信號干擾。如果是用走線槽，則不能共用一個走線槽，應分不同的走線槽分開走線。

    2）如果是地板磚復合木地板等固定的地面，要求從信號源（計算機VGA信號視頻信號）和控制電腦到圖形控制器（或投影機接口）之間要有走線槽，走線距離越短為宜。

    3）如果是抗靜電地板，則走線出口處應開孔，留線纜出口。

    5、供電電源

    考慮到系統可能會遇到特殊情況會發生斷點再通電的電流沖擊，液晶拼接單元本身具備電源保護設計，保證了設備的正常安全的運行。

    1）系統的電源為AC 220V ±5%；用有保護接地線的三眼插座；插座數與拼接屏數有關。

    2）拼接系統和圖像控制器及控制PC等要求同相供電。

    3）電源電壓要穩定，可靠，特別防止斷電后立即加電，因此，原則上要求拼接系統的電源必須經過相應功率UPS供電。

    4）系統設備要有良好的接地，接地電阻<2Ω，保證遇到雷擊等特殊狀況時設備不損壞。

    6、系統環境

    1）拼接系統的背面是維修通道，維修通道寬度一般不小于060米

    2）大屏房間要求有較好的溫度和濕度控制。工作環境溫度為23℃±5℃，相對濕度20%-80%。拼接背后要有空調。

    3）拼接屏幕前后空調溫度和濕度應調到同一刻度，以確保拼接墻散熱和拼接屏幕的平整度。

    4）拼接屏房間要求保持干凈，防塵。

    5）消防噴頭盡可能遠離拼接墻，并且要用噴霧滅火劑。
